MOS 三變量譯碼器的結構邏輯式分析

在計算機和其它數字系統中，常用到各種譯碼器。例如數據多路傳輸控制、數字顯示和存貯器尋址等方面，都要用到譯碼器。

三變量譯碼器

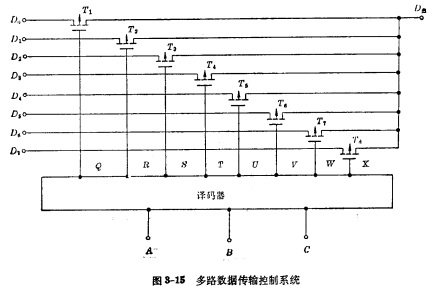

圖3-15表示一個多路數據傳輸控制系統，圖中的MOS管作為傳輸門。如果要把數據一個個傳輸出去，就要用八根控制線分別控制八個門管的柵極。但采用譯碼器控制，只要三根線就可以了。因?yàn)槿齻€(gè)二進制變量，可以組成八個狀態，即。MOS 三變量譯碼器

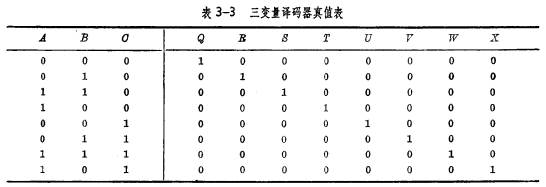

       每個狀態可以控制一路。我們要求某一路被選中時，譯碼器所對應的輸出端為1，其余的都為0。我們分別用Q、R、S、T、U、V、W、X做譯碼器的輸出端，用A、B、C做譯碼器的輸入端。根據上列要求，可以寫出如表8-3的真值表。

根據真值表，可以寫出邏輯式。由于在組成電路時，并聯門比串聯門優越，所以，我們用摩根定理把“與”門變成“或非”門的形式。MOS 三變量譯碼器

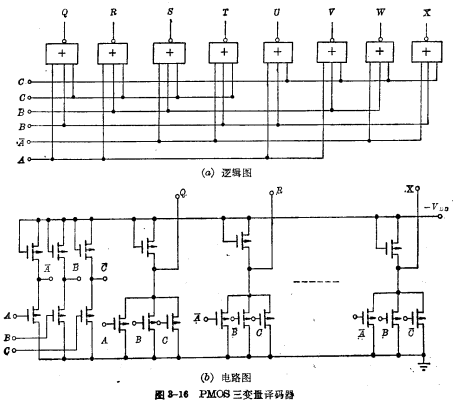

其邏輯圖和線路如圖3-16所示。
