電阻負載MOS倒相器工作原理及倒相器性能的影響

信息來源: 時間:2020-10-28

電阻負載MOS倒相器工作原理及倒相器性能的影響

MOS集成電路,目前應用廣泛,品種很多,發展了許多復雜功能的大規模集成電路。各種具體的邏輯電路,雖然功能各有差異,各具有一定的特殊性,但都可以將任何復雜的 MOS電路分解為最基本的倒相器電路。電阻負載MOS管。因此將倒相器的原理、特性分析清楚,便可解決電路在設計中所遇到的普遍問題。

MOS倒相器根據電路結構形式和制造工藝不同,可以分成四種類型。

①電阻負載MOS倒相器這種倒相器

它的輸入管是增強型MOS管,負載是一個線性電阻。

②E/EMOS倒相器這種倒相器

輸入器件和負載器件均為增強型MOS管,稱為增強型-增強型MOS倒相器。如按不同的溝道,又可分為PMOS和NMOS倒相器。

③E/DMOS倒相器這種倒相器

輸入器件為增強型MOS管,負載器件為耗盡型MOS管,所以稱為增強型-耗盡型MOS倒相器。這種倒相器,多數為N溝道器件,也可以用P溝道制造。

④CMOS倒相器這種倒相器

由兩種不同溝道的MOS管串聯組成?;蛘呤窃鰪娦偷腘MOS管作輸入器件,PMOS作負載,或者是增強型的PMOS作輸入器件而用NMOS作負載。這種倒相器稱為互補倒相器。

這四種倒相器有一個共同特點,其輸入器件都是增強型的MOS管。

本章主要講述E/EMOS、E/DMOS、CMOS倒相器的工作原理以及由這些倒相器分別組成的門電路。

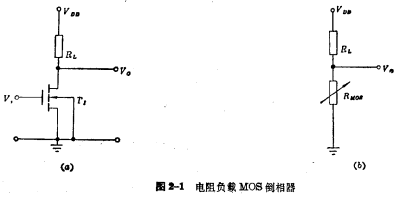

圖2-1是一個以電阻RL為負載的倒相器電路。它的輸入管是一個N溝道增強型MOS管image.png,負載是一個純電阻RL。電阻負載MOS管。輸入管的源極接地,負載電阻RL一端接管子的漏極,另一端接電源VDD。用輸入管的柵極作為輸入端,輸入信號用電阻負載MOS倒相器(即VGS)表示,輸出端由漏與電阻的聯結處取出,輸出信號用電阻負載MOS倒相器(即VDS)表示。

電阻負載MOS倒相器

一、電阻負載MOS倒相器工作原理

下面我們來說明它的工作原理。當輸入“1”電平,例如image.png,因為image.png,所以使輸入MOS管充分導通。由于MOS管的導通電阻遠比負載電阻RL小,所以在MOS管上的電壓降很小,即輸出“0”電平(image.png)。相反,如果輸入為“0”電平(接地),因為image.png,輸入MOS管截止,溝道電阻遠比純電阻RL大,所以輸出就變?yōu)椤?”電平(V。≈ VDD)。輸入MOS的兩個狀態,可用圖2-2中MOS管的兩根輸出特性曲線表示出來。電阻負載MOS管。其中靠近電壓坐標軸的一條直線,表示輸入MOS管截止時的輸出特性曲線,上面一條,表示輸入MOS管導通時的輸出特性曲線。圖2-3為倒相器輸入波形與輸出波形的對應關系,表示倒相器具有倒相的功能。


二、負載線與工作點

所謂負載線,是指倒相器的輸出電壓Vo與工作電流IDS的函數關系。當輸入器件充分導通時,倒相器負載電阻上的電壓降為:

電阻負載MOS倒相器

由于此時輸出電壓image.png=0,所以IDSRL=VDD。因此:


如果當電阻負載MOS倒相器,輸入管處于截止狀態,即IDS≈0,所以:


于是,可根據(2-2)式和(2-3)式,在輸出特性曲線的坐標軸上作出兩點,一點為image.png,另一點為image.png連接這兩點的一條直線就中是倒相器的負載線。它與輸入管的輸出特性曲線相交于A、B兩點,就是倒相器處于開和關的兩個工作點。

A點是倒相器的開態,B點是倒相器的關態。與A、B兩點相對應的電壓Vo,就是輸出的低電平與高電平。從圖上看到,輸出電壓的范圍近似在0~VDD之間;可見電阻性負載倒相器的輸出電壓擺幅是比較大的。

三、不同負載對倒相器性能的影響

倒相器的性能與負載RL值大小的關系,可由圖2-4表示出來。圖中為負載電阻RL不同的倒相器輸出特性曲線。從這個曲線上明顯看到,當RL增大時,負載線向橫軸靠近,開態工作點向原點靠近,使得輸出“0”電平更接近0V,倒相器的工作電流也愈小,這是我們所希望的。因為實際應用總希望輸出“0”電平愈接近0V愈好,倒相器的功耗也愈小愈好。從圖中可以看到RL=120kΩ要比RL=20kΩ的倒相器性能好得多,小于20kΩ的RL是不實用的。


實際上,采用電阻作負載器件的倒相器,要制造集成化的MOS電路是有困難的。電阻負載MOS管。因為要采用擴散電阻或薄膜電阻都存在一定的問題。電阻負載MOS倒相器

采用擴散電阻作負載,有三個缺點:

①用擴散技術制作高阻值的電阻,成品率低;

②占用晶片面積大,無法提高集成度;

③擴散電阻面積大,擴散結與襯底之間的分布電容也很大,影響電路的開關速度。

所以在MOS集成電路中,一般都不用純電阻作負載,而是采用MOS管作為負載,稱為負載管。
