MOS管類型-MOS晶體管的四種類型圖解

上面講到，MOS晶體管的類型根據導電載流子的不同，可分為N溝道MOS晶體管和P溝道MOS晶體管。每種溝道的MOS晶體管的類型又可根據不同的工作方式，再分為增強型和耗盡型兩種。因此，MOS晶體管的類型共有四種類型，現將它們的情況歸納于表1-1之中。

為了清楚起見，將它們的轉移特性曲線及常用符號，歸納在圖1-8中，以便大家比較。

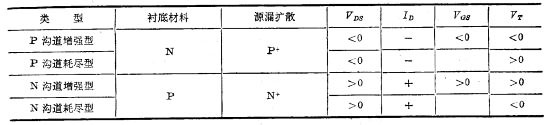

表1-1MOS晶體管的四種類型

符號中的源與漏之間的破折線，表示在VGS=0時，漏源之間不存在導電溝道，為增強型器件；實線表示在Voas-0時，漏源之間已經存在導電溝道，為耗盡型器件。圖中箭頭方向從襯底指向溝道的，表示N型溝道；箭頭方向從溝道指向襯底的，表示P型溝道。
